三
接縫位移的考慮
1 熱位移
1）考慮熱位移的基礎參數
當?shù)囟?夏季環境大氣溫度極限值 和 ： (如： = －18℃， = 32℃)
建筑材料日光吸收系數A ：如：無色透明
玻璃，6mm, A=0.15;
著色玻璃，6mm， A=0.48~0.53
熱反射玻璃。6mm, A=0.6~0.83
大理石，白色， A=0.58
儲熱系數（Heat capacity constants）H (42~72) ：如紅磚、
混凝土等高儲熱的H=42~56,鋼、
鋁等低儲熱的H=56~72
建筑材料線性
熱膨脹系數，α： mm/mm/℃,（可以從建筑材料手冊查表取值，也可用實測值）
夏季材料的最高
表面溫度，T
S：
TS＝TA+AH （3－1）
以混凝土為例 T
S=32+0.85×42=68℃
當?shù)貤l件下材料表面的最大溫度差， △T
M：
△TM＝TS-TW (℃) （3－2）
以混凝土為例 △T
M ＝T
S-T
W=68-(-18)=86℃
2）熱位移( )的簡單計算
△L= α.L.(△T) （3－3）
例：4℃砌筑的混凝土墻體，兩個
接縫的間隔距離5.0米，則：△L=0.0000065*5.0*1000*(86-4)=2.67 (mm)
2 濕脹－干縮位移
在干－濕交變條件下，吸濕性建筑材料線性尺寸變化量 △L同材料的變化率（R）有關，即：
（3－4）
有些材料的吸濕變化是不可逆的，有些是可逆的。磚、混凝土的吸濕尺寸變化是可逆的，變化率為0.02~0.06 ％;
石材線性尺寸變化是不可逆的，一般
石灰石的變化率為0.01%,
砂巖為0.07%。以前例混凝土墻計算, 墻體接縫在干－濕交變尺寸變化按（3－1）計算為1.5mm：
3 接縫位移綜合因素分析
在熱位移及其它影響因素作用下，
密封膠接縫位侈基本類型有四種(圖1)，包括：壓縮（C），
拉伸(E)，豎向切變(EL)和水平切變(Eτ)。豎向和水平切變對
密封膠接縫的影響是

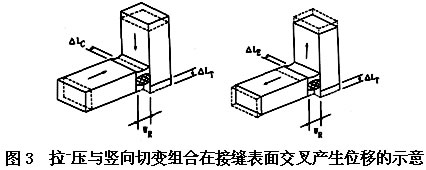

剪切(圖2)。密封膠在接縫中要適應上述位移或其中幾種組合的位移，包括拉伸－壓縮，或拉伸－壓縮同豎向切變或水平切變的組合位移，或者拉伸及壓縮之一同豎向切變或水平切變的組合位移。圖3是拉伸－壓縮同水平切變組合在接縫表面交叉產生位移的示意圖。圖4是拉伸－壓縮同豎向切變組合在接縫表面交叉產生位移的示意圖。設計密封膠接縫應對可能遇到的各種類型位移進行充分的分析評估，考慮這些位移對接縫密封膠的作用，充分保證選用密封膠的
位移能力能夠充分適應這些位移。
